ジャノメ 電子ミシン ９２０型の修理 （固着して動かない）

ジャノメ　電子ミシン　920動かないミシンをお預かりしました。
スタートボタンを押すとモーター音はしますが、どこか固着しているようです。

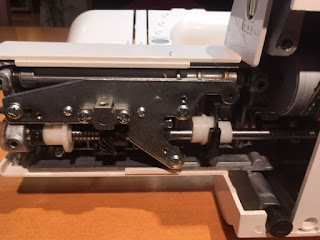

前面カバーを取り外しました。
長年ご使用されていないようで、使用頻度も少なく、内部はきれいな状態です。

中カマを取り外しました。
はずみ車を回しても外カマの部分がまったく動きません。
外カマが固着しているようです。

外カマと固定軸、座金を取り外しました。
左がカマの固定軸、右が座金です。

固着していた為、軸は黒く汚れて座金は錆びています。

座金は２枚と思っていましたが、厚い座金を研磨していると２枚に分けれて、結局３枚の座金がありました。　このあと、固定軸、カマの内部も研磨しています。

研磨したカマのパーツを取り付けました。
分解する前、針が最上点でカマの剣先がどの位置だったか、目印を付けておくと簡単に取り付けできます。

カマの裏側の画像です。
グリスが劣化して固くなっていて、動きが悪く除去します。

古いグリスの除去後、新しいグリスを塗っています。
また、全体の掃除と、注油を行っています。

全体の点検と模様の点検を行い、動かなかったミシンも快調に縫えるようにしました。
まだまだご使用できます。
末永くご使用ください。

ジャノメミシン ＪＮ-700 落下して動かない

 ジャノメ　コンピューターミシン　ＪＮ-700
お引っ越しで落とされて動かなくなったミシンをお預かりしました。
当社でもよく販売した機種です。

前後のカバーを取り外して動かなくなった原因を確認します。

天びん付近の画像です。
赤矢印の上軸の軸受が左にずれています。
黄色矢印の固定ネジを緩めて叩いて元にもどします。

上軸の軸受を戻す前に、針上下センサーと回転盤が点検ですが、やはり当たっていました。

反対側から画像です。
ずれを直す時に回転盤やセンサーに注意しないと破損してしまします。

注意しながら、上軸を叩いて元の位置に戻し、センサーにも当たらないように調整しました。

軸受と本体フレームの隙間が無いように調整しています。
これで軽く動くようになりました。

針落ち位置ですが、針が針板に当たっていました。　これも落下の原因かもしれません。
針折れの原因になりますので調整します。

針棒の前後位置の調整で中央に落ちる様にしています。
これで安心です。

釜の底部分です。
掃除を行い、グリスの補充、注油を行っています。

落下により動かなくなったミシンですが、上軸のずれによるものでした。
たぶん、右のはずみ車に強い力が掛かったことが原因です。

試し縫いを行い、糸調子、模様とも問題なく、動作音も正常です。
この度は修理ご依頼ありがとうございました。
末永くご使用ください。
